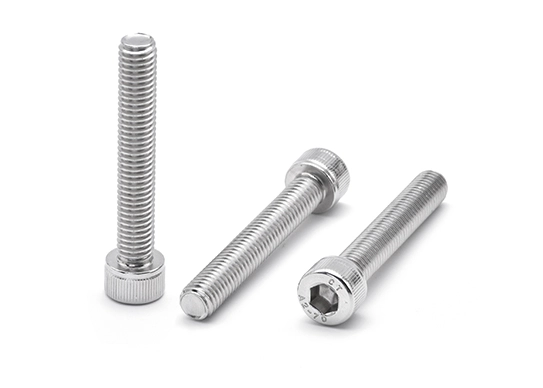

실린더 헤드 내부 육각 나사

Name: 실린더 헤드 내부 육각 나사
Brand: Shenzhen Xintegu Hardware Co.,Ltd.

실린더 헤드 내부 육각 나사는 높은 정밀도와 깔끔한 미관이 요구되는 애플리케이션을 위해 설계되었습니다. 이 나사는 낮은 프로파일을 제공하는 원통형 헤드를 특징으로 하며, 내부 육각 소켓은 높은 토크를 적용할 수 있어 마모 위험을 줄여줍니다. 고강도 재료로 제작되어 까다로운 환경에서 뛰어난 내구성과 신뢰할 수 있는 성능을 제공합니다. 이 디자인은 전자 기기, 기계, 항공우주 부품과 같이 최소한의 헤드 돌출이 필요하고 시각적 매력이 중요한 협소한 공간에서 사용하기에 적합합니다.

견적 요청 

실린더 헤드 내육각 나사 사양

나사 크기 (d)
P	피치	거친 나사
		가는 나사 피치-1
		가는 나사 피치-2
d_k	평머리	max
	널링 머리	max
	min
d_a	max
d_s	max
	min
e	min
k	max
	min
s	공칭 크기
	min
	max
t	min
w	min
1000개당 강재 중량 (≈kg)
나사부 길이 b

나사 크기 (d)
P	피치	거친 나사
		가는 나사 피치-1
		가는 나사 피치-2
d_k	평머리	max
	널링 머리	max
	min
d_a	max
d_s	max
	min
e	min
k	max
	min
s	공칭 크기
	min
	max
t	min
w	min
1000개당 강재 중량 (≈kg)
나사부 길이 b

M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
-	-	-	-	-	-	-	-	-	1	1.5	-	-	2	2
2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6
-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
2	-	-	-	-	-	-	-	-	-	-	-	-	-
33	36	40	45	50	54	63	72	84	96	108	120	135	150
33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
22	24	27	30	33	36	42	48	56	64	72	80	90	100
21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
22	24	27	30	33	36	42	48	56	64	72	80	90	100
21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
17	19	19	22	24	27	32	36	41	46	55	65	75	85
17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
-	-	-	-	-	-	-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-	-	-	-	-	-	-
①, 사이즈가 M4 이하인 경우 포인트에 모따기를 하지 않아도 됩니다. ②, e 최소값 = 1.14 * S 최소값 ④, 300 mm를 초과하는 공칭 길이는 20 mm 단위로 합니다. ⑤, L-b ≥ 3P (P: 보통 나사 피치) ⑥, 재질: a) 강, 특성 등급: ≤M39: 8.8, 10.9, 12.9; > M39: 협의에 따름. 규격 DIN ISO 898-1 b) 스테인리스강, 특성 등급: ≤M20: A2-70, A4-70; > M20 ≤ M39: A2-50, A4-50; ≤M39: C3; > M39: 협의에 따름. 규격 ISO 3506, DIN 267-11 c) 비철금속, 규격 DIN 267-18에 따름
