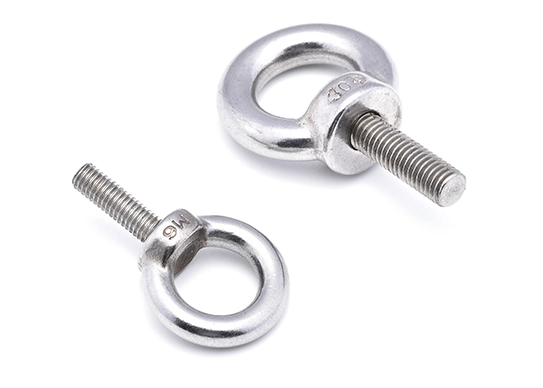

304 아이볼트 나사

Name: 304 아이볼트 나사
Brand: Shenzhen Xintegu Hardware Co.,Ltd.

304 아이 볼트 스크류는 뛰어난 내식성과 내구성으로 알려진 고급 304 스테인리스 스틸로 제작된 필수 하드웨어 부품입니다. 이 스크류는 한쪽 끝에 원형 루프 또는 "아이(eye)"가 있어 로프, 체인 또는 케이블을 부착하기에 이상적이며, 다양한 용도에서 리프팅, 리깅 또는 고정을 위한 안전한 지점을 제공합니다. 스테인리스 스틸 재질 덕분에 습기와 화학 물질에 노출되기 쉬운 야외, 해양 및 산업용 환경에서도 완벽하게 견딜 수 있습니다.

견적 요청 

아이볼트의 일반적인 적용 분야

리프팅 및 리깅: 아이볼트는 리프팅 및 리깅 작업에서 하중을 고정하는 데 자주 사용됩니다. 루프(고리)를 통해 후크, 체인 또는 로프를 쉽게 연결할 수 있어 무거운 물체를 들어 올리거나 이동하는 데 이상적입니다.

앵커링 및 타이다운: 건설 현장이나 해양 환경에서 장비를 고정하고 고정하는 데 사용됩니다. 아이볼트는 로프, 케이블 또는 스트랩을 고정 지점에 앵커링하여 안정성과 안전을 보장합니다.

서스펜션 시스템: 서스펜션 시스템에서 아이볼트는 조명 기구, 간판 또는 장식 요소와 같은 매달린 물체를 지지합니다. 디자인이 조정 가능하고 안전한 장착을 제공합니다.

차량 및 트레일러 적용: 아이볼트는 차량이나 트레일러에서 화물을 고정하는 데 사용됩니다. 스트랩이나 타이다운을 고정하기 위한 신뢰할 수 있는 부착 지점을 제공하여 운송 중 움직임을 방지합니다.

산업 장비: 부품 및 구성 요소를 고정하거나 기계 및 도구의 부착 지점으로 다양한 산업 분야에서도 사용됩니다.

304 아이 볼트 스크류의 규격

나사 크기
P	피치
d₁	최대
	최소
D₁	공칭
	최소
	최대
d₂	최대
	최소
h₁	최대
	최소
L	공칭
	최소
	최대
d₄	참조
h
r1
r	최소
a₁	최대
d₃	최대값 = 공칭
	최소
a	최대
b
오차 (최대)
잔여 플래시-외부 가장자리 (최대값)
잔여 플래시-내부 구멍 (최대값)
축 방향 보증 하중 (kN)
최소 축 방향 파단 하중 (kN)
천 개 중량 (강재) ≈ kg

M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72	M80	M100
1.25	1.5	1.75	2	2.5	3	3.5	4	4.5	5	5.5	6	6	6	6
9.1	11.1	13.1	15.2	17.4	21.4	25.7	30	34.4	40.7	44.7	51.4	63.8	71.8	79.2
7.6	9.6	11.6	13.6	15.6	19.6	23.5	27.5	31.2	37.1	41.1	46.9	58.8	66.8	73.6
20	24	28	34	40	48	56	67	80	95	112	125	140	160	200
19	23	27	32.9	38.8	46.8	54.6	65.5	78.1	92.9	109.9	122.3	137	157	196.7
20.4	24.4	28.4	34.5	40.6	48.6	56.6	67.7	80.9	96.1	113.1	126.3	141.5	161.5	201.7
21.1	25.1	29.1	35.2	41.4	49.4	57.7	69	82.4	97.7	114.7	128.4	143.8	163.8	204.2
19.6	23.6	27.6	33.6	39.6	47.6	55.5	66.5	79.2	94.1	111.1	123.9	138.8	158.8	198.6
7	9	11	13	15.1	19.1	23.2	27.4	31.7	36.9	39.9	44.1	52.4	57.4	62.4
5.6	7.6	9.6	11.6	13.5	17.5	21.4	25.4	29.2	34.1	37.1	40.9	48.8	53.8	58.8
16	20	22	28	35	40	45	55	65	70	80	90	100	115	140
15.1	18.95	20.95	26.95	33.75	38.75	43.75	53.5	63.5	68.5	78.5	88.25	98.25	113.25	138
16.9	21.05	23.05	29.05	36.25	41.25	46.25	56.5	66.5	71.5	81.5	91.75	101.75	116.75	142
36	44	52	62	72	88	104	123	144	171	196	221	260	296	350
18	22	26	31	36	44	53	63	74	87	100	115	130	150	175
4	4	6	6	8	12	15	18	20	22	25	25	35	35	40
1	1	1	1	1	2	2	3	3	3	4	4	4	4	5
3.75	4.5	5.25	6	7.5	9	10.5	12	13.5	15	16.5	18	18	18	18
6	7.7	9.4	13	16.4	19.6	25	30.8	35.6	41	48.3	55.7	63.7	71.7	91.7
5.82	7.48	9.18	12.73	16.13	19.27	24.67	29.91	35.21	40.61	47.91	55.24	63.24	71.24	91.16
2.5	3	3.5	4	5	6	7	8	9	10	11	12	12	12	12
10	12	14	16	19	24	28	32	38	46	50	58	72	80	88
0.4	0.4	0.4	0.4	0.5	0.5	0.6	0.8	1	1.2	1.2	1.4	1.6	1.6	1.6
0.5	0.5	0.5	0.5	0.6	0.6	0.7	0.8	1	1.2	1.2	1.4	1.7	1.7	1.7
0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
3.2	5	8	12.5	20	32	50	80	125	160	200	320	400	500	800
6.3	10	16	25	40	63	100	160	250	320	400	630	800	1000	1600
40.51	77.91	131.7	233.7	385.2	705.3	1205	1998	3070	4947	7155	10382	17758	25892	40273
①, Type A: 나사가 없는 부분의 지름 로드의 지름은 대략 스레드의 피치 직경 또는 스레드 외경
