Name: 황동 와셔
Brand: Shenzhen Xintegu Hardware Co.,Ltd.

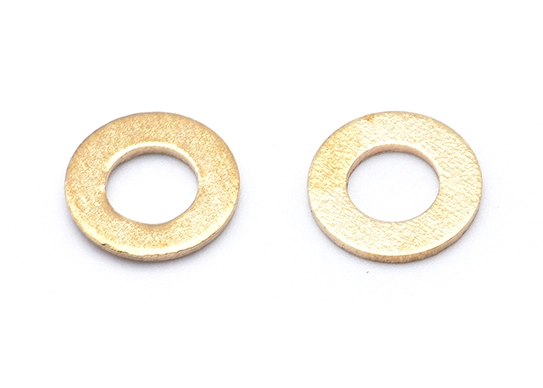

황동 와셔

황동 와셔는 작고 평평한 원반 모양에 구멍이 뚫려 있으며, 일반적으로 볼트나 나사와 같은 체결 부품의 하중을 분산시키기 위해 다양한 용도로 사용됩니다. 황동으로 제작된 이 와셔는 우수한 내식성, 뛰어난 전도성 및 장식적인 외관 등 독특한 특성 때문에 선택됩니다. 구리와 아연의 합금인 황동은 강철이나 스테인리스 스틸에 비해 더 부드러운 재질로, 조립 부품의 손상을 방지하는 것이 중요한 용도에 이상적입니다.

황동 와셔 사양

사양
M	해당 볼트 사양
d	최소값 = 공칭값
	최대값
d_c	최대값 = 공칭값
	최소값
h	공칭값
	최대값
	최소값
천 개당 중량(강재) ≈ kg

사양
M	해당 볼트 사양
d	최소값 = 공칭값
	최대값
d_c	최대값 = 공칭값
	최소값
h	공칭값
	최대값
	최소값
천 개당 중량(강재) ≈ kg

사양
M	해당 볼트 사양
d	최소값 = 공칭값
	최대값
d_c	최대값 = 공칭값
	최소값
h	공칭값
	최대값
	최소값
천 개당 중량(강재) ≈ kg

사양
M	해당 볼트 사양
d	최소값 = 공칭값
	최대값
d_c	최대값 = 공칭값
	최소값
h	공칭값
	최대값
	최소값
천 개당 중량(강재) ≈ kg

Φ1.7	Φ1.8	Φ2.2	Φ2.5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10.5	Φ13	Φ15
M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
3.7	4.2	4.7	5.7	5.7	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.8	58.8	64.8	64.8	70.8	70.8	70.8
3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
76.8	83.6	90.6	90.6	96.6	103.6	103.6	108.6	108.6	113.6	118.6	123.4	133.4	138.4	143.4	158.4
7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
98	104	109	114	119	124	129	134	139	144	149	155	165
98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
165	175	180	185	200	210	220	220	230	240	250	250	250
163.4	173.4	178.4	183.15	198.15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
12	14	14	14	14	16	16	16	16	18	18	18	18
13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910
①, 원래 표준에서 Φ119에 해당하는 최소 dc 값은 188.15이지만, 여기서 해당 편차는 1.85mm여야 합니다. 즉, 실제 최소값은 200-1.85=198.15 mm입니다. (DIN522는 h가 4 미만이고 제품 등급이 A인 경우 d2의 치수 공차는 h15이며, dc가 200mm일 때 해당 편차는 1.85mm라고 규정합니다). ②, 재료: 1) 강: 경도 등급 140HV, 경도 HV140-250; 경도 등급 200HV, 경도 HV200-250 2) 스테인리스강: 경도 등급 140HV, 경도 HV140-250; 경도 등급 200HV, 경도 HV200-250; 스테인리스강 그룹 A2 및 A4, F1, C1 및 C4 3) 와셔는 합의에 따라 비철금속 또는 기타 재료로 제작될 수 있다 4) h가 0.5 mm를 초과하지 않을 경우 경도 등급은 HV 2, h가 0.5 mm를 초과할 경우 경도 등급은 HV 10. (원래 기술 조건 참조)
