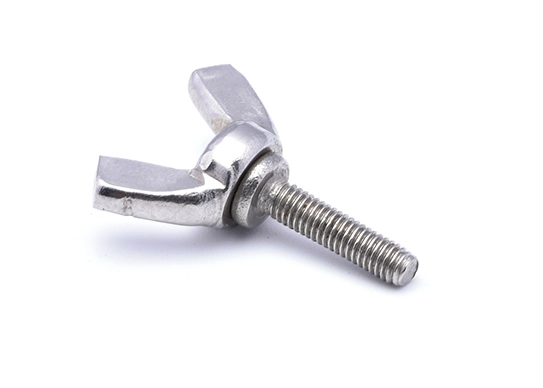

나비 나사

Name: 나비 나사
Brand: Shenzhen Xintegu Hardware Co.,Ltd.

버터플라이 나사는 윙 나사 또는 썸 나사라고도 불리며, 머리 부분에 두 개의 큰 날개 모양 돌기가 있어 도구 없이도 손쉽게 수동으로 돌릴 수 있는 체결구 유형입니다. 이 설계는 신속하고 빈번한 조정을 가능하게 하여, 구성품을 자주 그리고 간편하게 조립하거나 조정해야 하는 애플리케이션에서 특히 유용합니다.

견적 요청 

나비 나사 주요 특징

사용 편의성: 돌출된 날개 부분이 손으로 나사를 조이거나 풀 때 안정적인 그립감을 제공하여 신속한 교체나 조정에 이상적입니다.
재질: 일반적으로 요구되는 강도와 내식성에 따라 스테인리스 스틸, 황동, 플라스틱과 같은 금속으로 제조됩니다.
설계 다양성: 나비 나사는 다양한 재질과 두께에 맞춰 여러 크기와 나사산 패턴으로 제공됩니다.

나비 나사 사양

나사 크기 d
P	피치
d₂	최대
d₂	최소
d₃	최대
d₃	최소
e	최대
e	최소
g	최대
g	최소
G	최대
G	최소
h	최대
h	최소
m	최대
m	최소
a	최대
r₁	≈
r₂	≈
r₃	≈
r₄	≈
①, 재질: a) 단조 가능 주철 GT: GTS 또는 GTW 는 제조업체가 결정함; b) 강재 St: 단조 또는 냉간 가공은 제조업체가 결정함; c) 구리-아연 합금 CuZn: 단조 가능 합금 또는 주조 합금은 제조업체가 결정함; d) 오스테나이트계 스테인리스강 A: 등급은 제조업체가 결정함

M4	M5	M6	M8	M10	M12	M16	M20	M24
0.7	0.8	1	1.25	1.5	1.75	2	2.5	3
8	11	13	16	20	23	29	35	44
6	8	10	13	17	20	26	32	41
7	9	11	12.5	16.5	19.5	23	29	37.5
5.5	7.5	9	10.5	14.5	17.5	21	27	35
20	26	33	39	51	65	73	90	110
18	24	30	36	48	62	70	86	106
1.9	2.3	2.3	2.8	4.4	4.9	6.4	6.9	9.4
1.1	1.5	1.5	2	3.6	4.1	5.6	6.1	8.6
2.3	2.8	3.3	4.4	5.4	6.4	7.5	8	10.5
1.7	2.3	2.7	3.6	4.6	5.6	6.5	7	9.5
10.5	13	17	20	25	33.5	37.5	46.5	56.5
8.5	11	15	18	23	31	35	44	53.5
4.6	6.5	8	10	12	14	17	21	25
3.2	4	5	6.5	8	10	13	16	20
2.1	2.4	3	4	4.5	5.3	6	7.5	9
3	4	5	6	8	10	11	14	18
/	/	/	/	1	1	1.2	1.6	2.5
0.5	1	1	1	1.2	1.2	1.6	2	2.5
2	2.5	3	3	5	6	7	8	9
