부식 방지 비교: 전기 도금, 다크로메트, 용융 아연 도금 – 실제 차이점은 무엇인가?

패스너 선택에 있어 표면 처리는 내식성, 수명 및 장기 안정성을 결정하는 핵심 요소입니다. 동일한 재질로 제작된 볼트라도 표면 처리에 따라 수명이 몇 배까지 차이날 수 있습니다. 많은 구매 전문가와 엔지니어들은 전기 도금, 다크로메트, 용융 아연 도금 간의 실제 차이점에 대한 이해 부족으로 인해 옥외, 습기 또는 부식성 환경에서 빠르게 녹슬거나 풀리거나 심지어 파손되는 패스너를 선택하게 됩니다. 이는 유지보수 비용을 증가시킬 뿐만 아니라 안전 위험을 초래합니다. 이 글에서는 성능, 비용 및 적용 시나리오 측면에서 종합적으로 비교하여 가장 적합한 공정을 신속하게 선택할 수 있도록 도와드립니다.

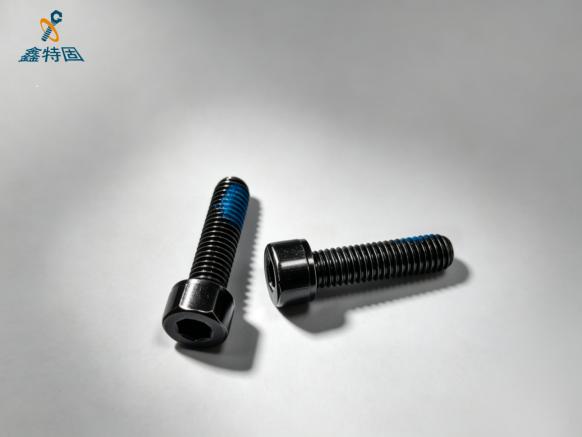

전기 도금은 현재 산업 분야에서 가장 일반적이고 비용 효율적인 기본 방식 처리로, 주로 아연 도금, 황색 아연 도금 및 청백색 아연 도금을 포함합니다. 전해 공정을 통해 패스너 표면에 균일한 금속 코팅을 형성하여 우수한 외관과 기본적인 보호 기능을 제공합니다. 염수 분무 시험 결과는 일반적으로 200~500시간에 달하며, 실내, 건조 환경 및 일반적인 옥외 사용 요구를 충족합니다. 전기 도금은 저렴한 비용, 빠른 처리 속도, 밝고 매력적인 표면이 특징으로 가전제품, 전자 기기 및 소형 기계에 널리 사용됩니다. 그러나 단점도 명확합니다. 내열성이 낮아(120°C 이상에서 코팅이 연화되거나 박리됨) 고강도 볼트의 경우 수소 취성 위험이 있습니다(응력 하에서 갑작스러운 파손을 방지하기 위해 탈수소 처리 필요). 따라서 전기 도금은 고온, 고진동 또는 고부식성 시나리오에는 적합하지 않습니다.

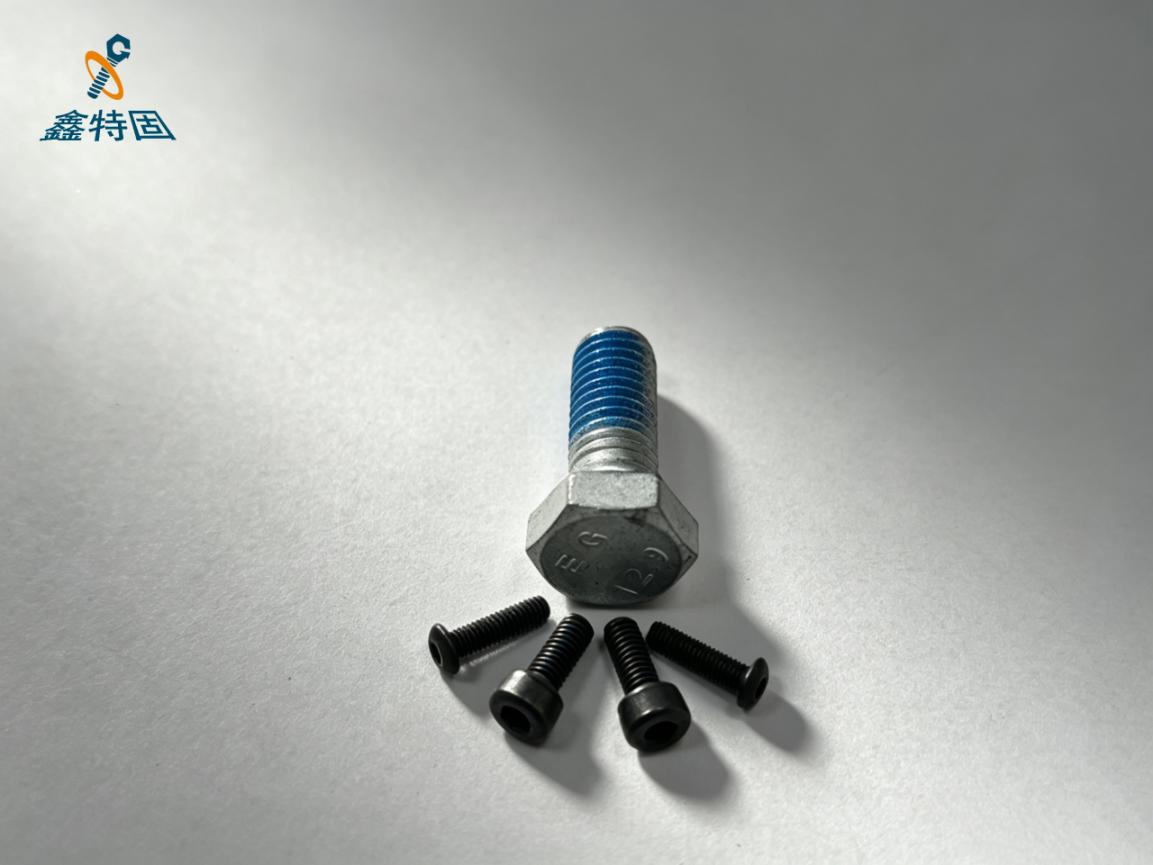

다크로메트(아연-크롬 코팅)는 중급에서 고급 방식 공정으로, 침지와 베이킹을 통해 다층 복합 보호층을 형성합니다. 내식성은 전기 도금보다 현저히 우수하여 염수 분무 시험에서 500~1000시간을 달성합니다(표준 전기 도금의 2~5배). 수소 취성 위험이 없어 8.8, 10.9, 12.9 등급의 고강도 볼트에 특히 적합합니다. 내열성은 최대 300°C로 옥외 일광 노출 및 큰 온도 변동 하에서도 안정적이며 박리되지 않습니다. 건설 기계, 태양광 지지대, 자동차 차체 및 옥외 장비에 일반적으로 사용됩니다. 그러나 다크로메트는 전기 도금보다 비용이 30%~50% 더 비싸고, 무광택 다크 그레이 외관(미관상 덜 매력적)이며, 코팅이 비교적 부드러워 설치 중 긁힘에 취약하므로 주의가 필요합니다.

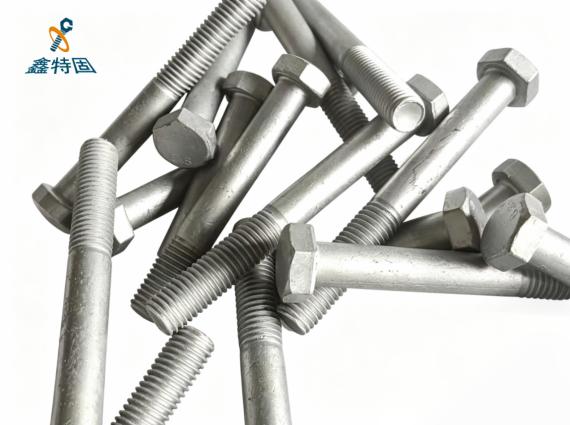

용융 아연 도금은 중부식 방지를 위한 가장 신뢰할 수 있는 처리 방식입니다. 탄소강 패스너를 고온의 용융 아연에 침지하여 치밀한 아연-철 합금층을 형성합니다. 코팅 두께는 60~200μm에 달하고 밀착력이 우수하며 염수 분무 내성이 1000~3000시간으로 옥외, 해안 지역, 화학 공장 및 폐수 처리 시설과 같은 고부식 환경에서 5~10년 동안 안정적으로 성능을 유지합니다. 용융 아연 도금은 최대 450°C의 온도, 마모 및 충격을 견딥니다. 교량, 송전 철탑, 고속도로 방호벽, 항만 기계 및 해양 엔지니어링을 위한 선호 솔루션입니다. 그러나 비용이 가장 높고, 공정으로 인해 볼트 치수가 증가하여 고정밀 조립에는 적합하지 않습니다. 표면도 비교적 거칠습니다.

요약하자면: 낮은 요구 사항의 실내 적용에는 비용 제어를 위해 전기 도금을 선택하십시오. 수명과 안전성의 균형이 필요한 옥외, 습기 또는 고강도 시나리오에는 다크로메트를 선택하십시오. 신뢰성이 가장 중요한 중부식 및 장수명 요구 사항에는 용융 아연 도금을 선택하여 원스톱 솔루션을 제공하십시오. 올바른 표면 처리를 선택하면 패스너 수명이 연장될 뿐만 아니라 장비 고장률도 크게 줄어듭니다.

신테구는 전기 도금, 다크로메트, 용융 아연 도금 등 모든 시리즈의 표면 처리를 갖춘 패스너를 전문으로 제공합니다. 운영 환경, 하중 강도 및 예산 요구 사항에 따라 일대일 선택 솔루션을 제공합니다. 모든 배치는 엄격한 코팅 검사를 거쳐 프로젝트에 지속적이고 신뢰할 수 있는 방식 보호를 제공합니다.
